Caterpillar(キャタピラー)305 ラジエーター プレートフィン改造

Caterpillar(キャタピラー)305 ラジエーター改造
地元、愛知県のディーラー様さまから
いつもありがとうございます。
ウエストジャパン、イースト、東北と合併されましてなんだか昔からよく名前が変わります。。。

小型ミニショベル
305
型式5E2CR
ラジエーター
粗目、荒目?のプレートフィンに変更します。

純正品番#378-1255
お預かり時
Caterpillar 305 Radiator
今時の建機に多く使用されるモジュール
Normal-Advanced Cooling Module
N-ACoM(エイコム)

Caterpillar 305 Radiator

以前は、ラジエーター、オイルクーラー重ねて取り付けられていましたが
最近では、隣に並ぶ感じです。エアークーラー、コンデンサーなども
一体式のモジュールでまとめて取り付けられてます。

Caterpillar 305 Radiator
キャタピラー品番 #378-1255
T.RAD品番 #1341-864-1000

ラジエーターは、オールアルミで
コルゲートコア、通常のウェーブのフィンですが、幅を狭くしている為に
厚みを厚くしていますが
Caterpillar 305 Radiator

作業環境などによっては、目詰まりを起こします。。。
今回も新車、納車前の新品ラジエーターを採寸し
荒目に改造

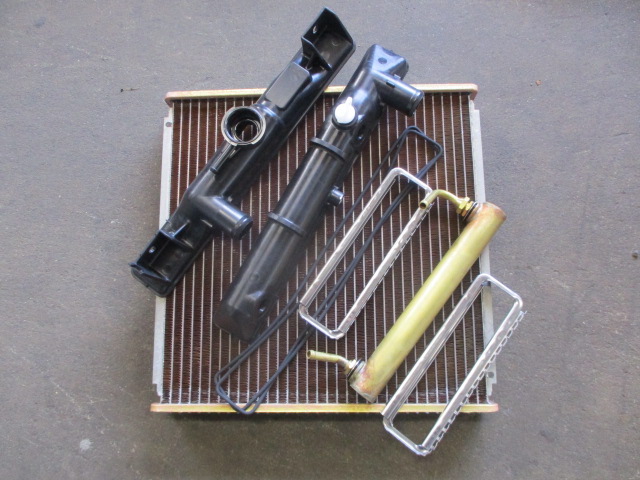

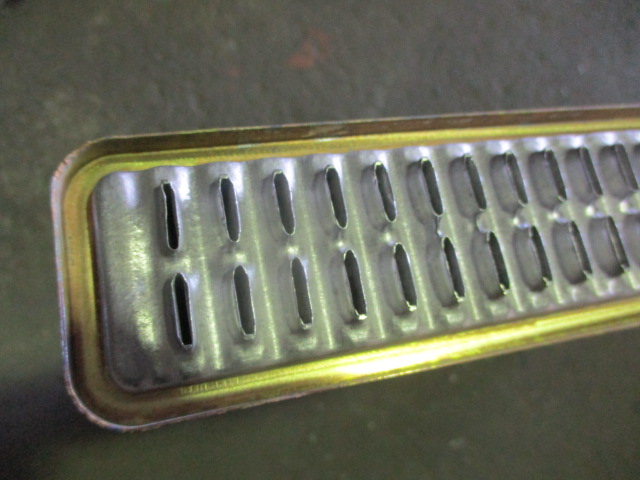

真鍮タンク、プレートフィン(水管式)コアに材質を変更
Caterpillar 305 Radiator

通常の作業環境では
コルゲートに比べ冷却能力は落ちます。。。

反面ホコリ、汚れなどの付着物が目詰まりし辛く、エアーブロー、高圧洗浄機などでの
洗浄もしやすいですので結果、安定した冷却性能を保てます。

プレートフィンピッチ(FP)
3mm、一般的な4mm、6mm、8mmなども可能ですが
間隔が広くなると、目詰まりもし辛いですが、冷却も落ちていきますので
バランスが大事です。画像は、4mm

Caterpillar 305 Radiator
今回、小型なのと構造が単純なのもありまして
作業決定、納品から4日で完成。。。比較的、短納期かと

建設機械、重機などのラジエーター
冷却のメインのコア部分が目詰まりしオーバーヒートなどで
お困りの業者さま、オーナー様、メーカー様など
お気軽にお問い合わせ下さい。



LINEで送る
Bookmark this on Google Bookmarks
Bookmark this on Yahoo Bookmark

Ass'y販売 6月 5th 2019

Lotus Elite(ロータス エリート)オールアルミラジエーター製作

Lotus Elite(ロータス エリート)オールアルミラジエーター製作です。

遠くから、ありがとうございました。
Oさん、Kさん、色々とありがとうございました。

車(好きな事)への情熱、探究心に年齢は関係無いと改めて感じました。
自分もいつまでも少年のような気持ちで好きな事を夢中で行動できるように頑張ります。

採寸でお預かりしたオリジナルラジエーターは、
真鍮タンク、銅コア製
日本国内でコア交換されていまして
Lotus Elite Radiator

この形状をオールアルミで再現して欲しいというご要望
ラジエーターと
同じ形状のFRPで成形されたサンプルをお持ち込み頂いて
「時間とお金は、構わない」とありがたいお言葉で
重圧が凄い中、スタート

アルミの塊から削り出し
Lotus Elite Radiator
本来、プレスされて出来ているラインなども忠実に

取り付けのブラケットも同形状でアルミで
Lotus Elite Radiator

Lotus Elite Radiator
材料費だけで、重機、建設機械、産業用のラジエーターを除く
ワンオフ ラジエーターで過去最大級。。。

この状態から、加工の得意なお客様の元に発送し
さらにオリジナルに近い形状に

コアとタンクのTIG溶接も、仕事のキリがついて落ち着いて、
冷静にじっくりと作業と思ってましたが
夏場の忙しい時期が来たりで、なかなか作業が進めず、申し訳ありませんでした。

Lotus Elite Radiator

車両に取り付いた時になるべく違和感の無い位置で溶接
厚い削り出しのタンクと薄いコア部分、TIG溶接の難易度は高く

材料費、お客様の手間もかかってますし、失敗の許されない緊張感
そのうえチューブが、近いのでかなりハイプレッシャーの作業です。

Lotus Elite Radiator

この厚い材料のタンクに薄い材料のブラケットは、さらに溶接が難しく
ビード部分はお客様が削ってくれるということで、遠慮なく肉盛り

この状態でまた、発送、その後もフィラーネックの変更などで
タンクをえぐり、溶接、削りと何度か繰り返しまして
なんとか、形になりまして

塗装前にサンドブラスト
IMG_8550

お客様のご希望色は、自衛隊の色(国防色)
KG GUN-KOTE
#2402MS MIL Spec Gray O.D. Green

Lotus Elite Radiator

キャップ側が見えないので反対側も
Lotus Elite Radiator

裏側も
Lotus Elite Radiator

オールアルミのラジエーターですが
かなり純正のように
お客様の情熱と弊社に関わって頂いている業者さまの知識と技術とで
完成できた大作と思っています。

作業時間、コスト共に掛かってしまいましたが
改めて色々と考える機会ができた作品となりました。
誠にありがとうございました。

ワンオフ ラジエーター製作
お気軽にお問い合わせください。

LINEで送る
Bookmark this on Google Bookmarks
Bookmark this on Yahoo Bookmark

Ass'y販売 4月 17th 2019

KOMATSU(コマツ建機)PC60-7 オイルクーラー販売

KOMATSU(コマツ建機) PC60-7 オイルクーラー販売です。
ご注文ありがとうございました。
純正品番#201-03-71121
KOMATSU PC60-7 OILCOOLER

201-03-71121 Oilcooler
コマツPC60-7 オイルクーラー
この手のUベンドタイプ、段々と廃番傾向ですが
オイル漏れ、何度も修理しているけど他の箇所からの漏れで
ラジエーターなどの修理に多い イタチごっこで
お困りの業者さまなど
お気軽にお問い合わせください。
