Mercedes Benz W123 A/Cコンデンサー ワンオフ製作

Mercedes Benz W123 A/Cコンデンサー製作です。
兵庫県の業者さまからありがとうございました。

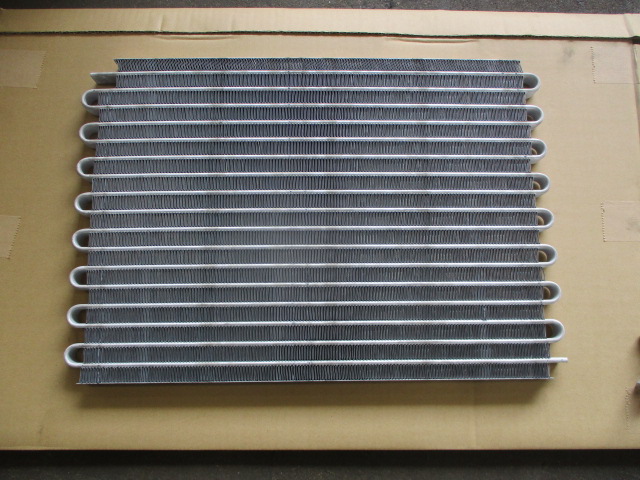

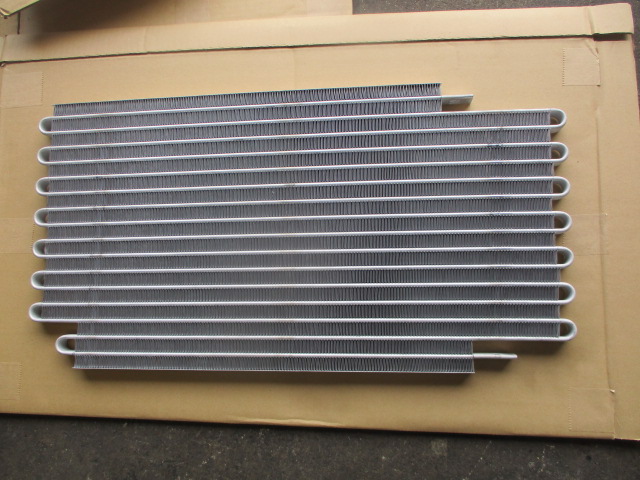

元々は、フィンコイルと呼ばれる
Uベントパイプを使用したコンデンサーですが、コンプレッサーなどを交換し
パレレルフローコンデンサー(PFC)と呼ばれるタイプに変更する様で

細かな取り付け寸法の書かれた、指示書な物、取り付け画像も大量に送られてきまして

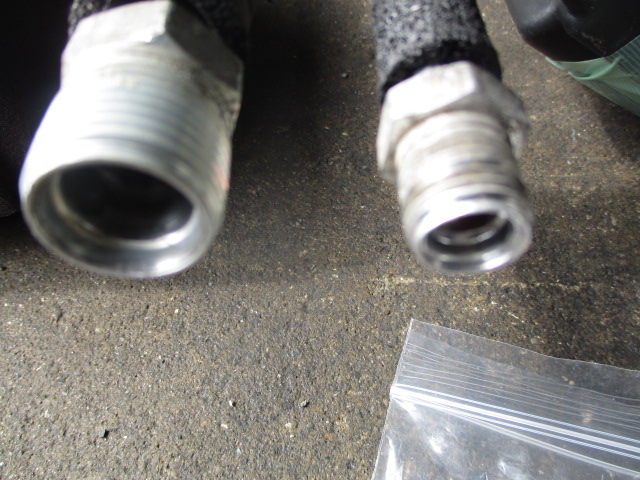

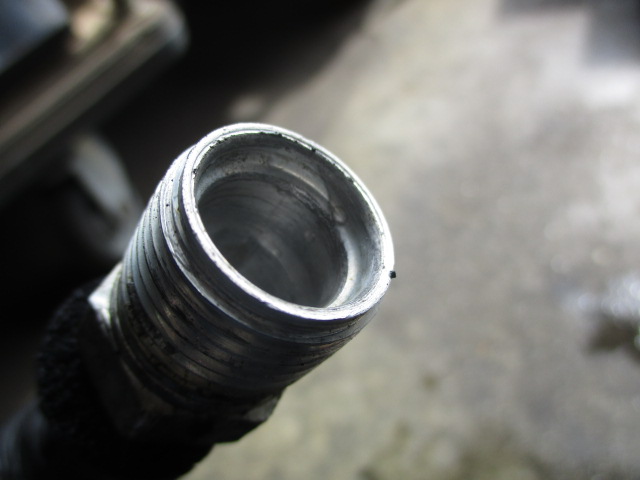

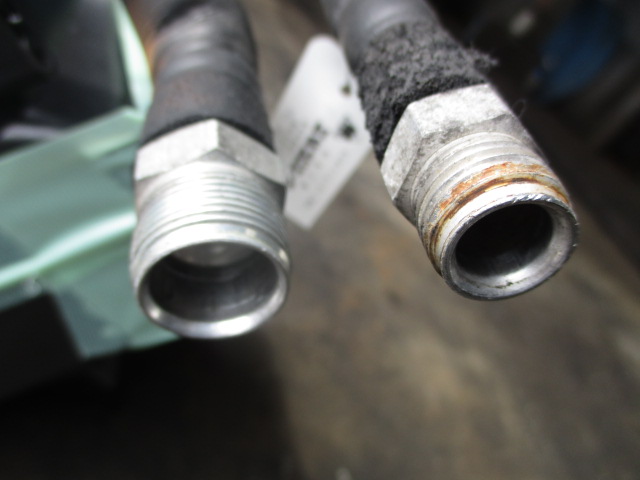

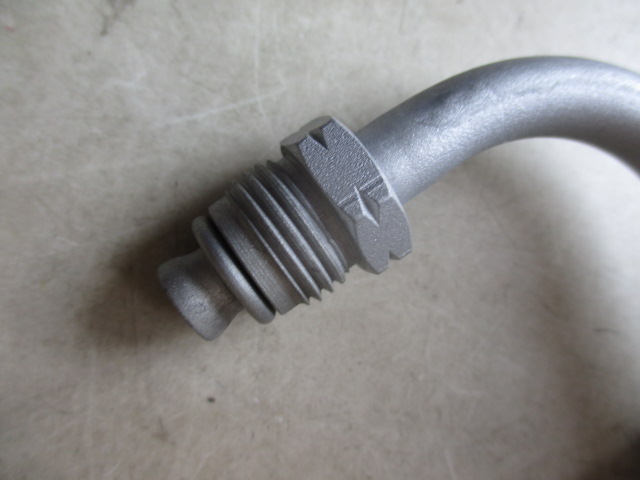

コンデンサーのイン、アウトに繋がるOリング式のナットも同封され
非常に作業が効率的に行えました。

今回、一からワンオフ製作

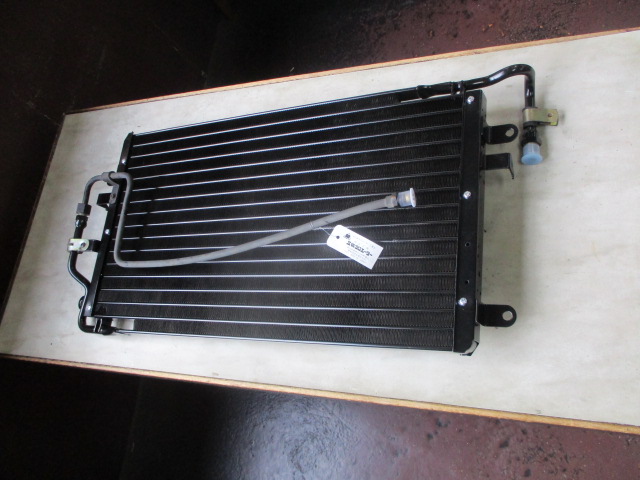

Mercedes Benz W123 A/C Condenser
モジュレータータンクと呼ばれるレシーバー、リキッドタンク同様の機能の
タンクも一体型ですスッキリと収まりますが もちろんコストも上がります。
Mercedes Benz W123 A/C Condenser

Mercedes Benz W123 A/C Condenser

完成して発送しましたら
指示書通りでしたが
ガスチャージするサービスバルブが、車両側に干渉するというお話で。。。
。。。90度、位置変更
Mercedes Benz W123 A/C Condenser
まぁワンオフあるあるです。。。

今回は、お客様、コンデンサーを含め、コンプレッサーなども
変更していますので、問題は無いはずですが
ただ単に、コンデンサーだけを交換しても
逆に冷却能力が落ち、詰まった様な高圧側の圧力が上がる、なんて症状になることもあります。

一般的には、サーペンタインタイプで製作した方が無難と思います。
理由は色々ありますが
コンデンサー、ワンオフ製作などもお気軽にお問い合わせください。

LINEで送る
Bookmark this on Google Bookmarks
Bookmark this on Yahoo Bookmark

A/C コンデンサー 12月 11th 2019

日産 SILVIA(シルビア)US110 ラジエーター修理

日産 SILVIA(シルビア)US110 ラジエーター修理です。
3代目シルビア、S110 シルビア、ガゼールの時代の車両です。
S13の前の前です。

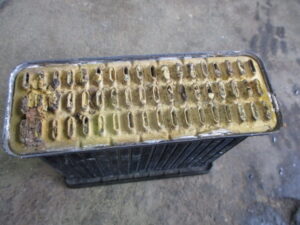

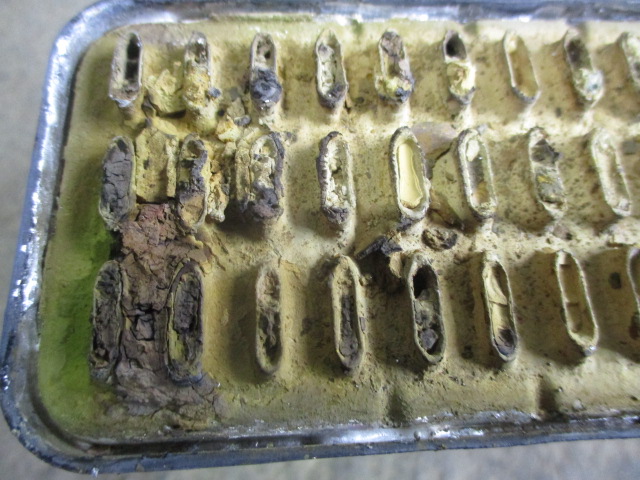

お預かり時
NISSAN SILVIA S110 Radiator
他の車両のインタークーラー&コンデンサー

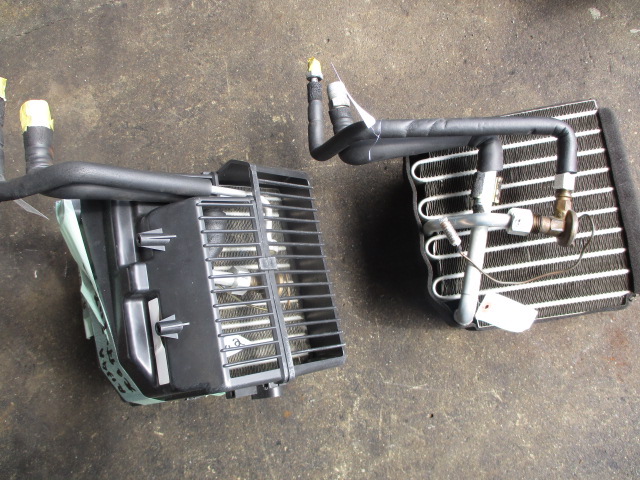

シルビア純正のヒーターコアと同時にお預かりしまして

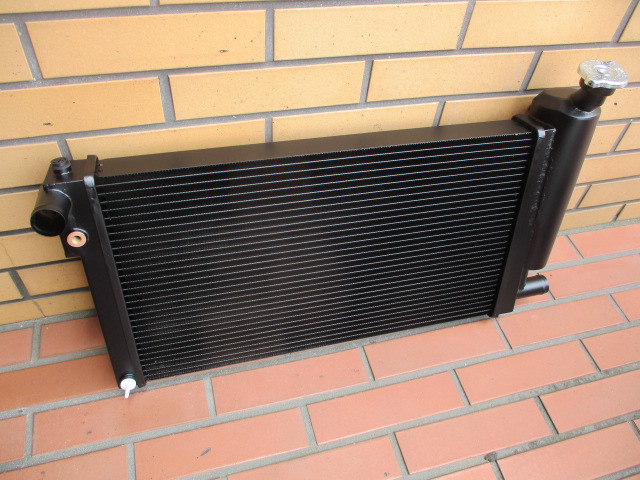

ラジエーターは、
3層コア、アッパー、ロワーと新品に交換
分解後、いつも通り組み上げまして

圧力掛けて、漏れの無いのを確認し

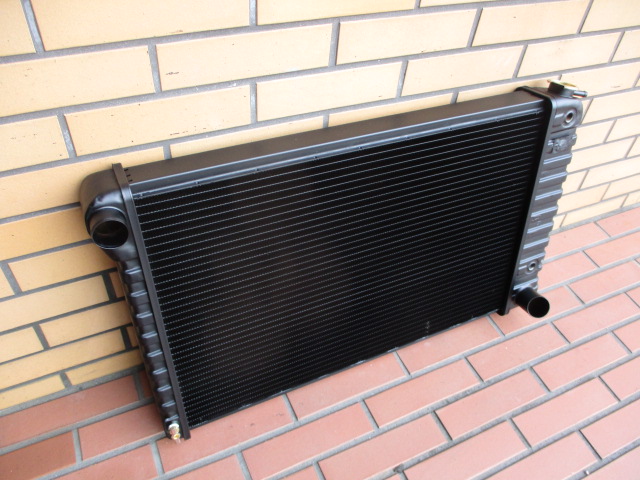

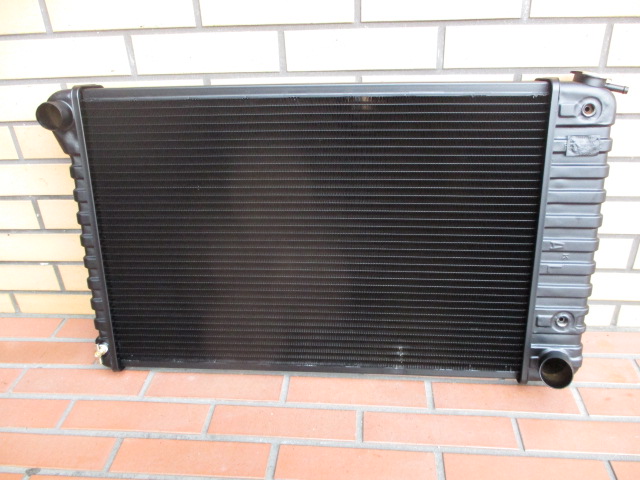

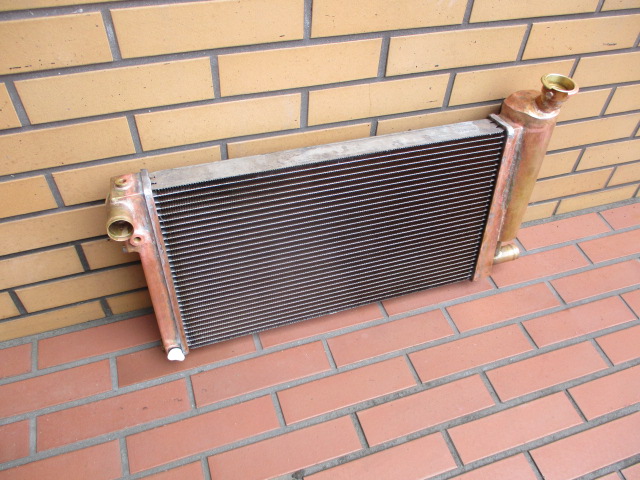

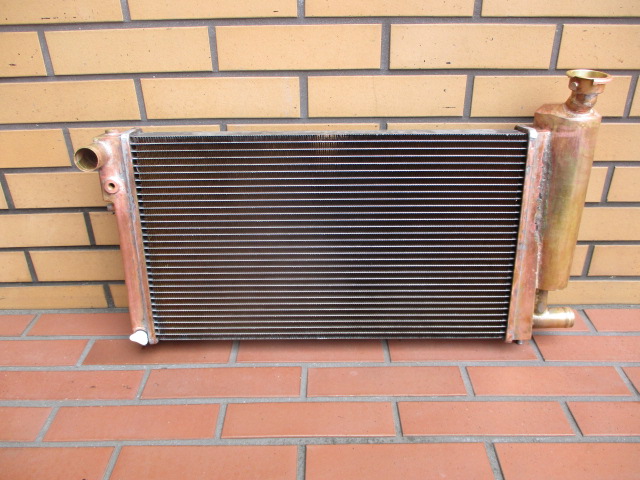

塗装して完成

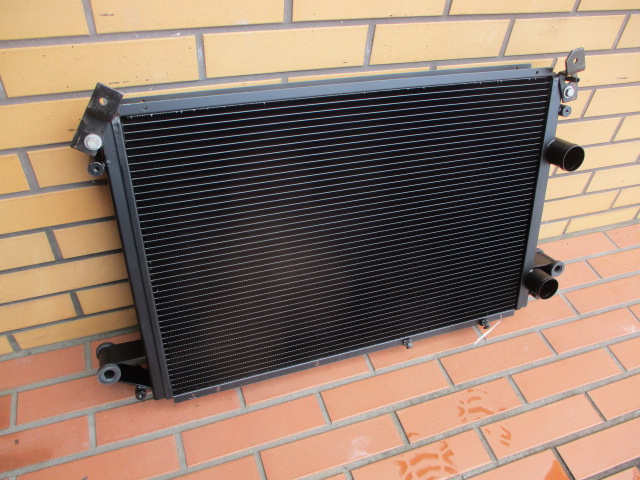

NISSAN SILVIA S110 Radiator

NISSAN SILVIA S110 Radiator

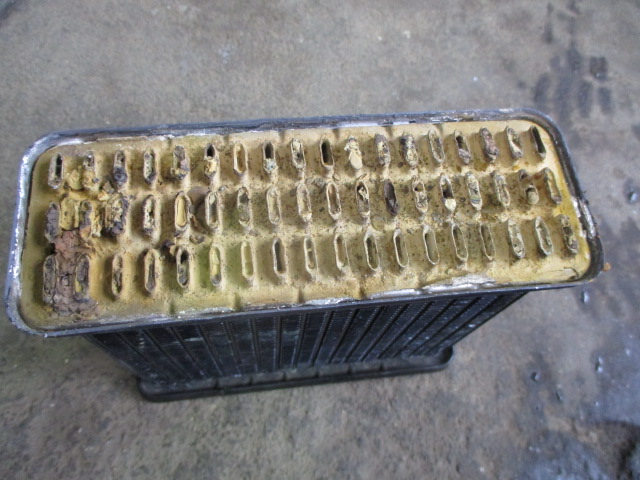

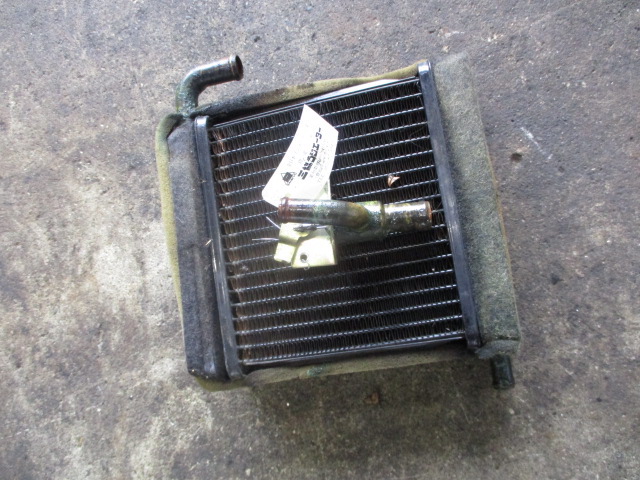

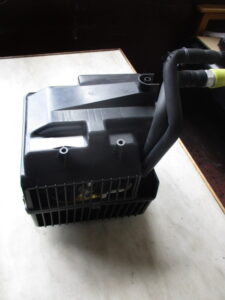

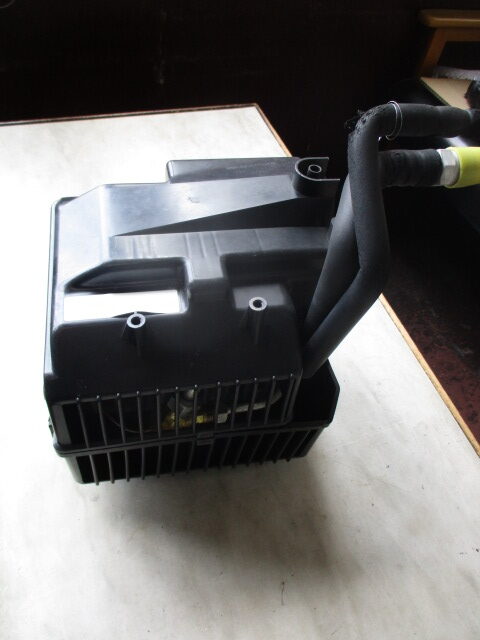

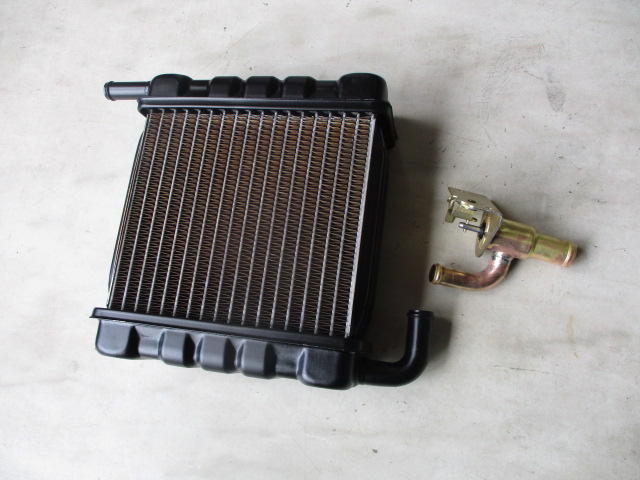

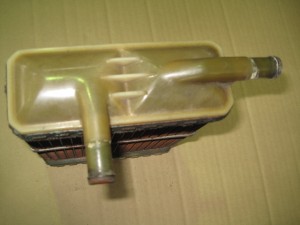

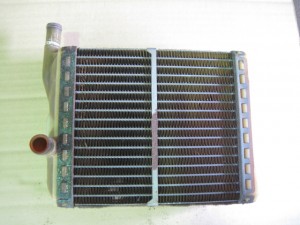

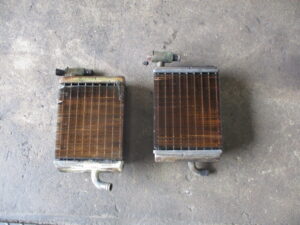

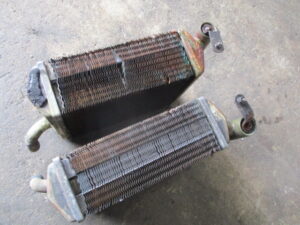

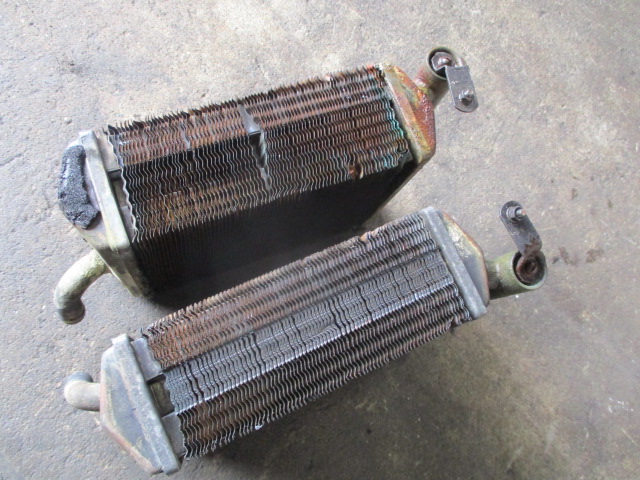

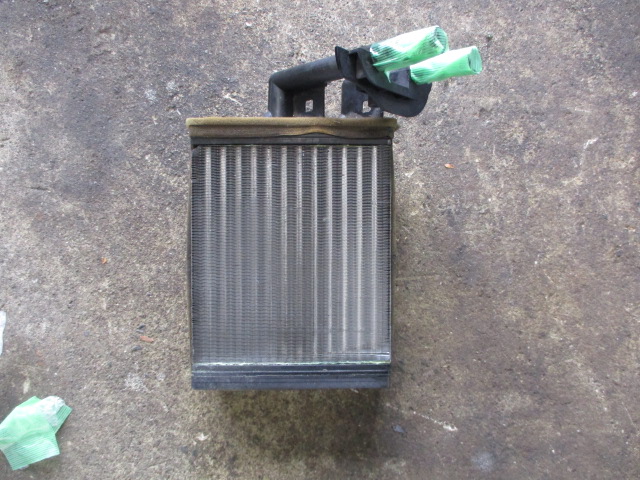

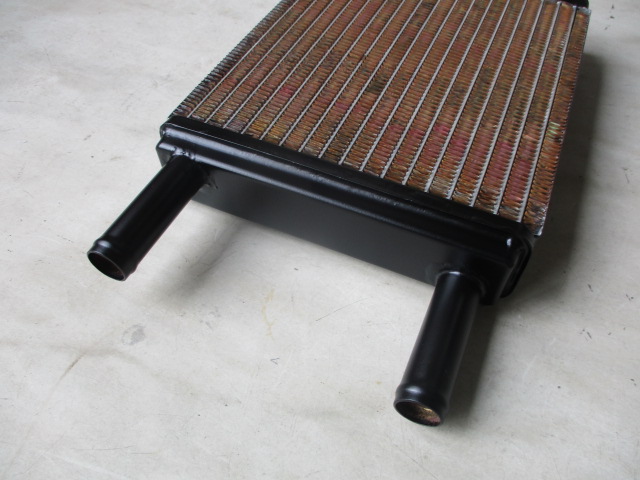

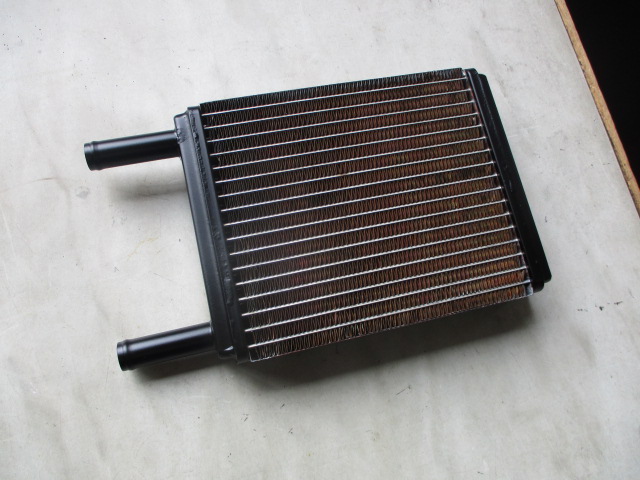

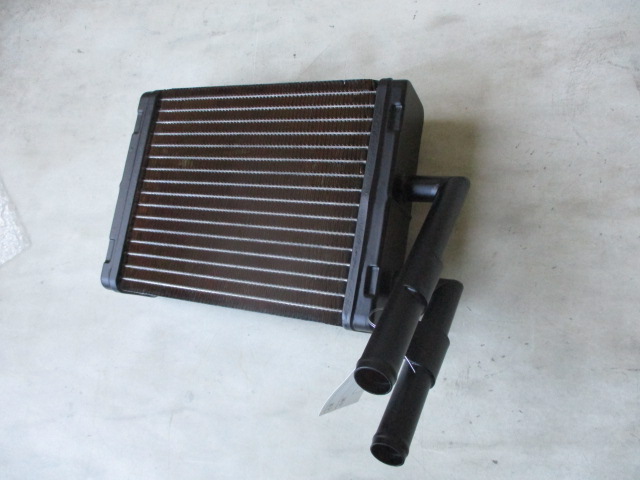

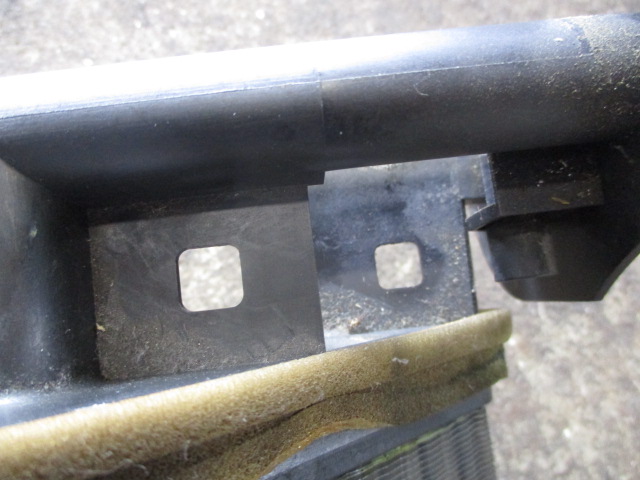

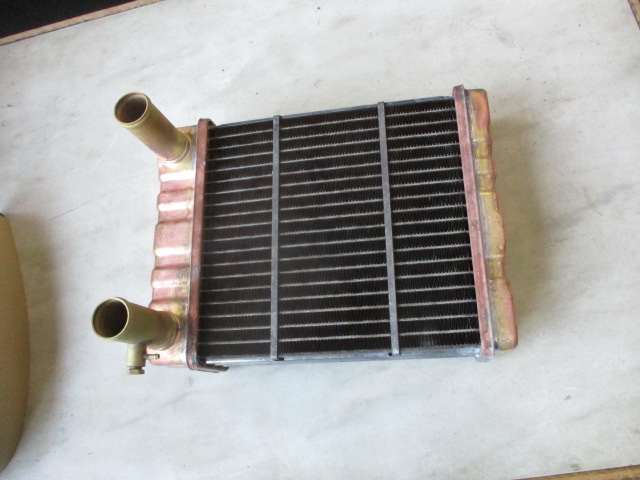

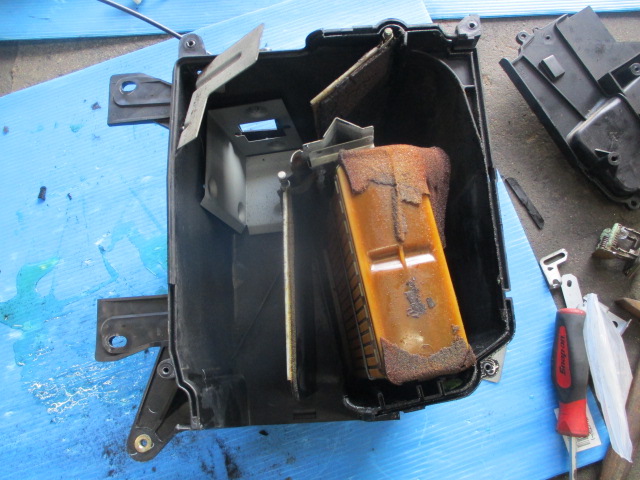

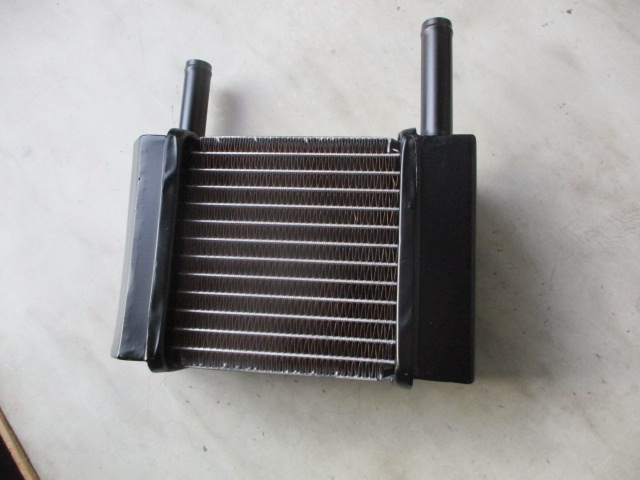

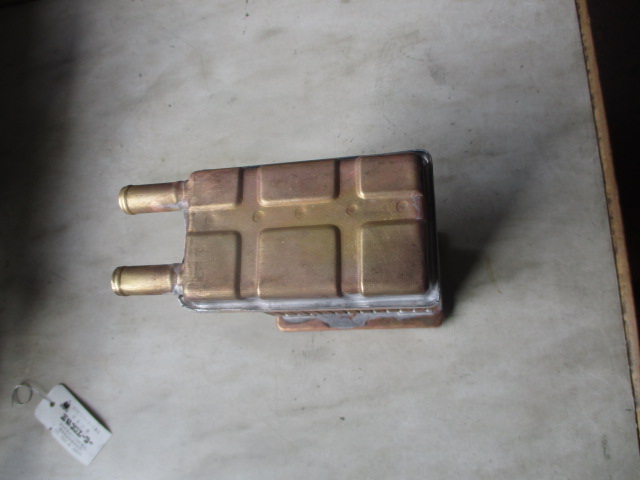

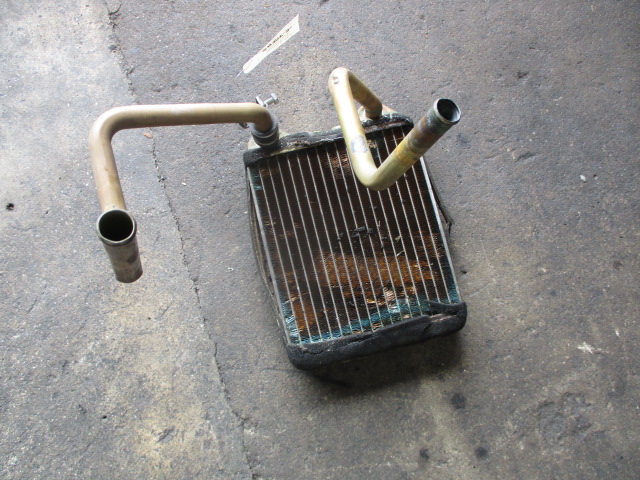

ヒーターコアは、樹脂タンクのカシメ、Oリングタイプ
コア部分新品交換
NISSAN SILVIA S110 Radiator
以前にこの形状の
型式#BS110
車両のベースはシルビアの240RS
左ハンドル仕様を製作したのを思い出しました。。。
NISSAN SILVIA S110 Radiator
今回は、コアからの漏れでしたのでコア部分、Oリングを新品に交換しましたが
今後、樹脂タンクの劣化が心配です。
ちなみに新品在庫しています。

コンデンサー、RX-7 FD3Sの
DENSOの新品を購入されてまして
SILVIA US110 A/C Condenser
#44700-4021
SILVIA US110 A/C Condenser
すでにイン側の口を改造してある
コンデンサーが漏れてますので

SILVIA US110 A/C Condenser

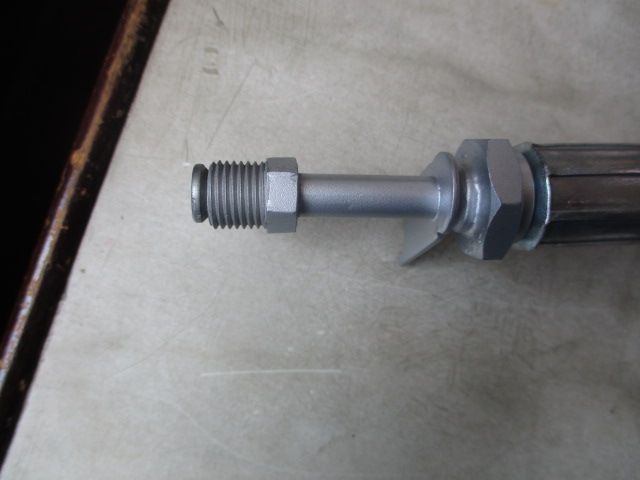

元々のパイプを抜き

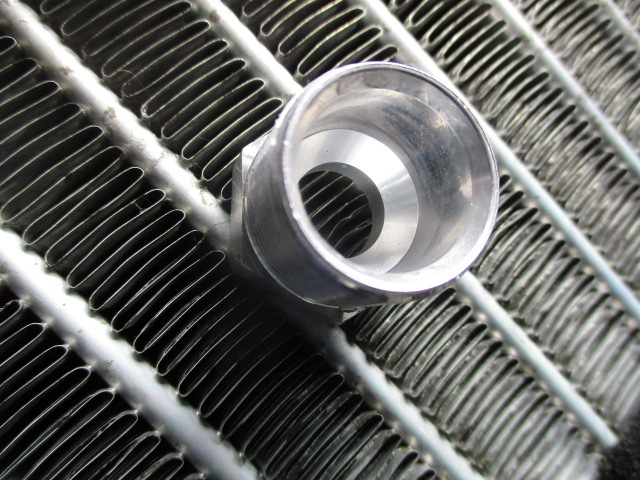

新品のハーフユニオンを取り付け

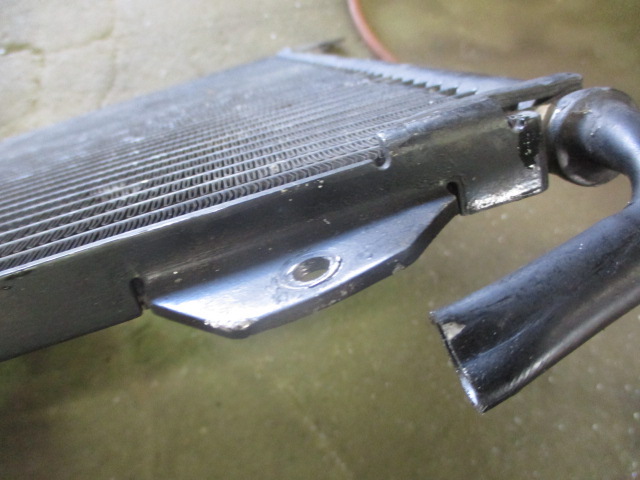

SILVIA US110 A/C Condenser
もちろん、窒素で圧力試験済み

インタークーラーは、前置きのスカイライン用?を改造されてまして
SILVIA US110 A/C Intercooler
こちらは、走行風が抜ける様に
部分的にコアをカット
IMG_0989
パイプの抜け止めも無かったので付けときまして
完成

ラジエーター&ヒーターコア
冷却水(LLC、クーラント)漏れ、詰まりなどのオーバーヒート
今回の様な、改造なども
お気軽にお問い合わせください。

LINEで送る
Bookmark this on Google Bookmarks
Bookmark this on Yahoo Bookmark

HONDA(ホンダ逆輸車)VTX1800 ラジエーター修理

HONDA(ホンダ逆輸車)VTX1800 ラジエーター修理です。
山形県からありがとうございました。

ホンダ VTX18oo アメリカで製造された逆輸入車です。
アメリカンなのでVツイン、一発900ccってどんな乗り心地でしょうか?
以前にも修理したことある、形状のラジエーターですが

漏れてる箇所が違いましたのでまたBlogで、
画像は、修理後

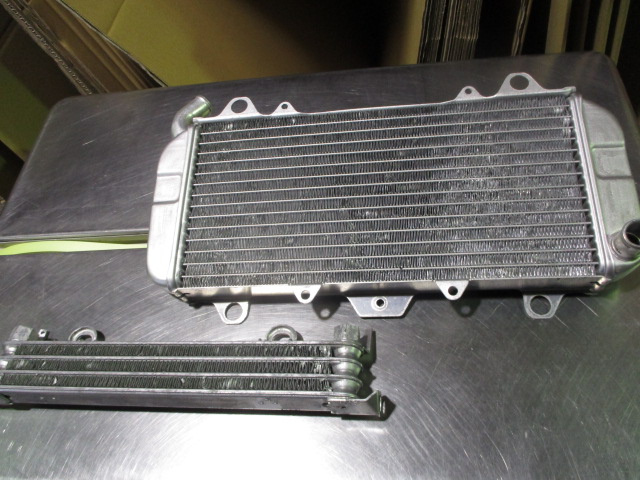

HONDA VTX18oo Radiator
今回は、
下側の取り付けステー2ヶ所、タンクとの溶接面です。
HONDA VTX18oo Radiator

以前に修理した物は、タンクに埋め込まれたナット箇所からの漏れでした。
比較的、バイクのラジエーターは、同じ車種であれば負担のかかる箇所が同じなのか?
「また、ここか」って具合で同じ箇所が漏れることが多いんですが
今回は、別パターン、お勉強になります。

Vツインなので振動が影響しているとは思いますが
VTX18oo ラジエーター
冷却水(LLC、クーラント)漏れでお困りの業者さま
オーナー様など
お気軽にお問い合わせください。
